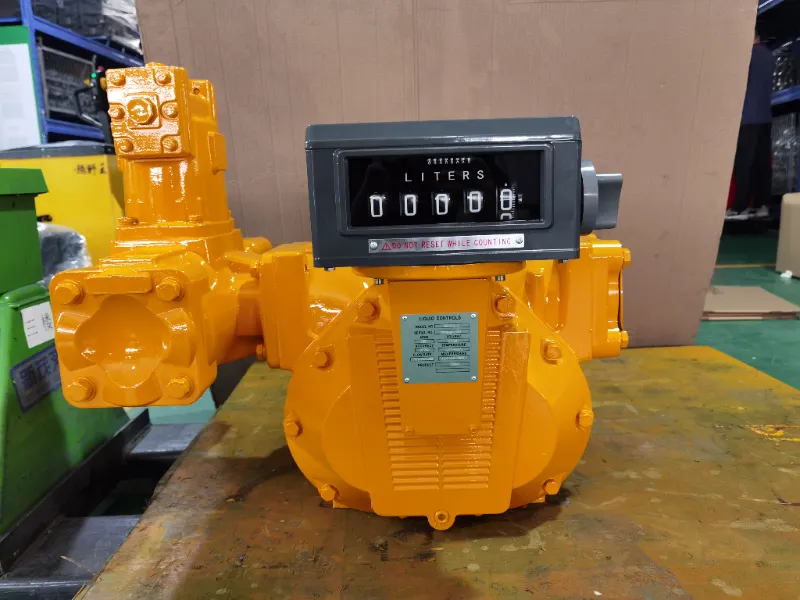

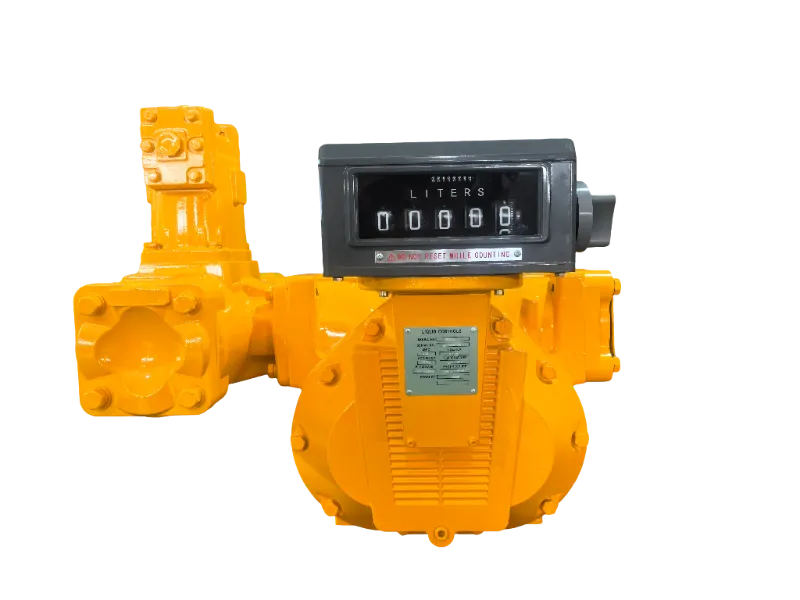

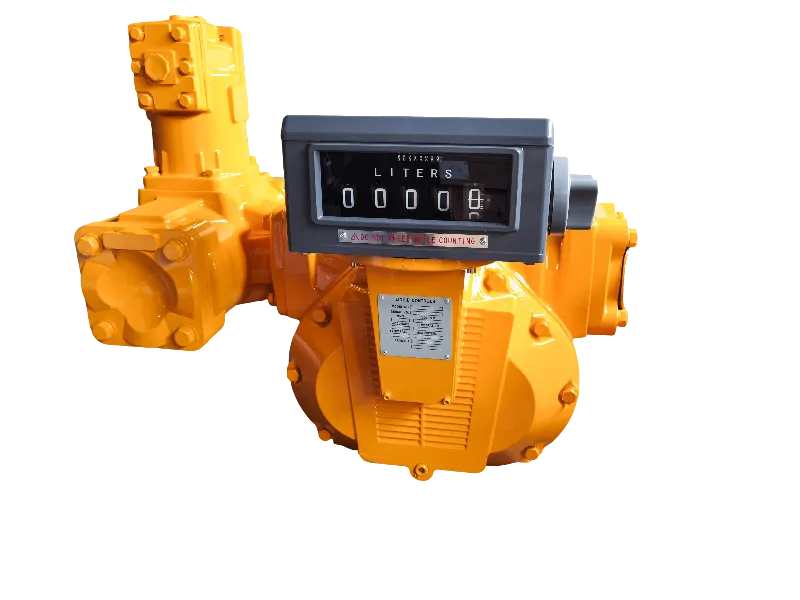

เครื่องวัดอัตราการไหลควบคุมของเหลว 4 นิ้ว

ระบบควบคุมการไหลของไปป์ไลน์ M ซีรี่ส์เป็นโซลูชันการวัดปริมาณที่ออกแบบมาสำหรับท่อเติมเชื้อเพลิงและท่อส่งน้ำมันเชื้อเพลิงที่มีการไหลสูงและ เครื่องวัดอัตราการไหลควบคุมของเหลวขนาด 4 นิ้วนี้มีโครงสร้างที่กะทัดรัด ใช้งานง่าย บำรุงรักษาง่าย ประสิทธิภาพที่เชื่อถือได้ และรูปลักษณ์ที่ทันสมัย เหมาะสำหรับน้ำมันก๊าด ดีเซล น้ำมันเบนซิน และเชื้อเพลิงผสม

เครื่องวัดอัตราการไหลนี้ประกอบด้วยห้องของเหลวที่มีเพลากีดขวางและเพลาขับสองอันที่หมุนซิงค์กับเกียร์ที่ตรงกัน ของไหลเข้าสู่ห้องเพาะเลี้ยง เพลาที่กีดขวางจะหมุนภายใต้ความดัน เพลาที่แทนที่ทั้งสองจะตามมา และของไหลจะไหลผ่านไปยังทางออก - แปลงการไหลเชิงเส้นเป็นการเคลื่อนที่แบบหมุน เครื่องวัดอัตราการไหลควบคุมของเหลวขนาด 4 นิ้วจะวัดการไหลโดยอิงจากการขัดขวางการหมุนของเพลา ซึ่งส่งผ่านตัวนับหรือสัญญาณพัลส์ไปยังสถานีคอมพิวเตอร์

พารามิเตอร์มีดังนี้

โครงสร้าง

เครื่องวัดอัตราการไหลควบคุมของเหลวขนาด 4 นิ้วนี้ประกอบด้วยห้องของเหลว เพลาที่กีดขวาง เพลาแทนที่ เกียร์ซิงโครนัส และอุปกรณ์ส่งสัญญาณเอาท์พุตตัวนับหรือพัลส์ เพลาสิ่งกีดขวางและเพลาแทนที่สองตัวทำงานร่วมกันภายในห้องของเหลว ทำให้สามารถสูบจ่ายได้อย่างแม่นยำผ่านการหมุนเกียร์แบบซิงโครไนซ์

คุณสมบัติ

มิเตอร์วัดอัตราการไหลแบบควบคุมของเหลวขนาด 4 นิ้วมีโครงสร้างที่กะทัดรัดและทนทาน ช่วยให้ใช้งานได้ง่ายและบำรุงรักษาง่าย ขณะเดียวกันก็ให้ประสิทธิภาพที่ปลอดภัยและเชื่อถือได้ในสภาพแวดล้อมการเติมเชื้อเพลิงที่มีความต้องการสูง การออกแบบเพลาที่กีดขวางและแทนที่ที่เป็นเอกลักษณ์จะแปลงการไหลของของไหลเชิงเส้นเป็นการเคลื่อนที่แบบหมุน ช่วยให้สามารถวัดได้อย่างแม่นยำสูงในช่วงอัตราการไหลที่หลากหลาย มิเตอร์นี้เหมาะอย่างยิ่งสำหรับการเติมเชื้อเพลิงที่มีอัตราการไหลสูงและการสูบจ่ายในท่อ โดยมีรูปลักษณ์ทันสมัยที่เสริมระบบการจัดการเชื้อเพลิงขั้นสูง นอกจากนี้ยังมีตัวเลือกตัวนับหรือพัลส์เอาท์พุตสำหรับการรวบรวมข้อมูลและบูรณาการกับระบบควบคุมที่มีอยู่ได้อย่างราบรื่น

การใช้งาน

การวัดการขนถ่ายน้ำมันเชื้อเพลิงที่โรงกลั่นและโรงงานแปรรูป

มาตรวัดการถ่ายโอนรถบรรทุกน้ำมันและเรือบรรทุกก๊าซ LPG

การจ่ายน้ำมันเชื้อเพลิงจำนวนมากสำหรับรถบรรทุกและเครื่องบินขนาดใหญ่

เงื่อนไขการติดตั้งและการใช้งาน

 เครื่องวัดอัตราการไหลควบคุมของเหลวขนาด 4 นิ้วต้องเป็นไปตามมาตรฐานความปลอดภัย การระบายอากาศ การป้องกันอัคคีภัย และมาตรฐานทางไฟฟ้าทั้งหมด ต้องทำความสะอาดท่อก่อนการติดตั้ง ติดตั้งมิเตอร์บนแท่นที่มั่นคง ไม่ใช่บนท่อโดยตรง เพื่อหลีกเลี่ยงการบิดเบือนจากการขยายตัวเนื่องจากความร้อนหรือความเค้นของหน้าแปลน ติดตั้งตัวกรองต้นน้ำและเครื่องกำจัดอากาศแนวตั้งที่ทางเข้าหากจำเป็น ในระหว่างการสตาร์ท ให้เติมมิเตอร์อย่างช้าๆ เพื่อไล่อากาศ ปิดวาล์วทางออกไว้จนกว่าตัวนับจะหมุน จากนั้นเปิดจนสุดหลังจากที่ของเหลวไหลผ่าน อย่าปล่อยให้มิเตอร์แห้งเกินห้านาที อยู่ในช่วงการไหลที่กำหนด ป้องกันการกระแทกของไฮดรอลิกและการขยายตัวทางความร้อนด้วยอัตราการปิดวาล์วที่เหมาะสมและวาล์วระบายการทำงาน อย่าใช้มิเตอร์เมื่อมีอากาศ ฟองอากาศ หรือไอระเหยอยู่ในเส้นทางการไหล

คำถามที่พบบ่อย

Q1: ทิศทางการไหลส่งผลต่อมิเตอร์หรือไม่?

ตอบ 1: ใช่ ทิศทางการไหลส่งผลต่อความแม่นยำในการสูบจ่าย ถอยหลังเกียร์ขับเคลื่อนหากจำเป็นต้องนับถอยหลัง

Q2: ปริมาณการสั่งซื้อขั้นต่ำคือเท่าไร?

A2: MOQ คือ 1 หน่วย

Q3: มีตัวเลือกบรรจุภัณฑ์อะไรบ้าง?

A3: มีทั้งกล่องไม้และกล่องไม้ คุณสามารถเลือกได้ตามความต้องการ
