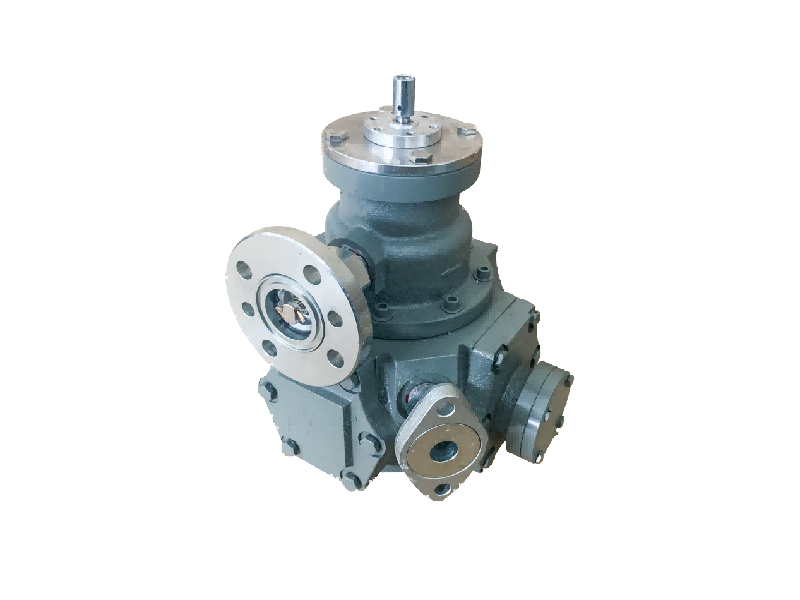

แกนกลางของLPGFM1 flowmeterเป็นเปลือกทรงกระบอกปิด เปลือกที่ติดตั้งภายในการหมุนฟรีรอบแกนกลางของกลองทรงกระบอกกลองโดยใบมีดรัศมีแยกออกเป็นสามหรือสี่ห้องแก๊สอิสระ (หรือ 'ถัง') แต่ละห้องมีช่องเปิดตรงในผนังด้านใน (ใกล้แกนกลาง) และในผนังด้านนอก (ใกล้กับตัวเรือน): ช่องด้านในทำหน้าที่เป็นทางเข้าสู่ห้องวัดแสงของห้องและช่องเปิดด้านนอกทำหน้าที่เป็นทางออกของห้อง ที่อยู่อาศัย LPGFM1 เต็มไปด้วยน้ำประมาณครึ่งหนึ่งของปริมาณน้ำหรือน้ำมัน viscosity ต่ำเป็นของเหลวปิดผนึกเพื่อให้ครึ่งล่างของโรเตอร์จมอยู่ใต้น้ำในของเหลว วิธีการปิดผนึกของเหลวนี้เป็นคุณสมบัติที่สำคัญของ FlowMeter ซึ่งแทนที่การปิดผนึกเชิงกลของเครื่องวัดการไหลของปริมาตรแบบดั้งเดิมและบรรลุการทำงานที่ปราศจากการรั่วไหลที่ไม่ซ้ำกัน
ก๊าซจากทางเข้า flowmeter เข้าสู่เวิร์กโฟลว์มีดังนี้:
ระยะพอง: ก๊าซแรกเข้าสู่กระแสในตำแหน่งเฉพาะของห้องแก๊ส (เช่นห้อง) ในเวลานี้ห้อง A ของทางเข้าด้านในเพิ่งสัมผัสกับพื้นผิวของเหลวและทางเข้าที่เชื่อมต่อกับก๊าซเริ่มเติมห้อง A ในเวลาเดียวกันห้องอื่น (เช่นห้องข) เต็มไปด้วยก๊าซและช่องเปิดด้านในและด้านนอกจะถูกปิดผนึกโดยพื้นผิวของเหลวทำให้เกิดพื้นที่ 'ถัง' ปิด - ห้องวัดแสง ห้องที่สาม (เช่นห้อง C) มีเต้าเสียบด้านนอกสัมผัสกับพื้นผิวของเหลวและเริ่มระบายก๊าซไปยังเต้าเสียบมิเตอร์
ไดรฟ์และการหมุน: ในขณะที่ก๊าซยังคงเติมเต็มห้อง A กระบอกหมุนจะอยู่ภายใต้แรงที่ไม่สมดุลซึ่งขับเคลื่อนด้วยแรงดันทางเข้าและเริ่มหมุนทวนเข็มนาฬิการอบแกนกลาง (ทิศทางของการหมุนขึ้นอยู่กับการออกแบบและแสดงทวนเข็มนาฬิกาในภาพประกอบ)
ในเวลาเดียวกัน Chamber A จะหมุนไปยังตำแหน่งเดิมของ Chamber B และช่องเปิดด้านในและด้านนอกจะถูกปิดผนึกโดยพื้นผิวของเหลวทำให้เกิดห้องวัดแสงใหม่ ด้วยวิธีนี้แต่ละห้องผ่านวัฏจักร: เงินเฟ้อ→การก่อตัวของห้องปิดผนึก→ไอเสีย→รีเซ็ตโดยการแช่
พื้นฐานของการวัดปริมาตร: จุดสำคัญคือสำหรับการปฏิวัติแต่ละครั้งของกลองปริมาณก๊าซเท่ากับ ‘จำนวนห้อง×ปริมาตรของแต่ละห้องที่ผ่านมิเตอร์ ตัวอย่างเช่นในกรณีของใบพัดสี่ห้องการปฏิวัติหนึ่งครั้งปล่อยออกมาสี่เท่าของปริมาตรของห้อง จำนวนการหมุนของกระบอกสูบจะถูกส่งไปยังตัวบ่งชี้การนับภายนอก (เช่นตัวนับเชิงกลหรือเซ็นเซอร์อิเล็กทรอนิกส์) ผ่านกลไกการใส่เกียร์ซึ่งสามารถเพิ่มปริมาณก๊าซทั้งหมดที่ผ่านการไหล
เครื่องวัดกระแสไฟแอลพีจีด้วยหลักการของหลักการปิดผนึกของเหลวคลาสที่เป็นเอกลักษณ์ของการไหลของปริมาตรที่ไม่ได้รับการปล่อย ลักษณะข้อผิดพลาดของมัน (เช่นความเป็นเส้นตรงความสามารถในการทำซ้ำ) และอื่น ๆ ขึ้นอยู่กับการปิดผนึกเชิงกลของเครื่องวัดปริมาตร (เช่นล้อเข็มขัด, เมมเบรน) มีความแตกต่างอย่างมีนัยสำคัญโดยปกติจะมีความแม่นยำที่ยอดเยี่ยมความแม่นยำในการวัดสูงถึง 0.2 ระดับถึง 0.5 ระดับ อย่างไรก็ตามหลักการของการดำเนินการยังนำข้อ จำกัด เฉพาะ:
ข้อ จำกัด ช่วงการไหล: เพื่อให้แน่ใจว่าของเหลวสามารถปิดผนึกได้อย่างมีประสิทธิภาพในห้องก๊าซและก๊าซสามารถปล่อยออกมาได้อย่างราบรื่นโดยไม่ทำให้เกิดความผันผวนอย่างรุนแรงในระดับของเหลวหรือการขึ้นรถไฟของเหลวความเร็วในการหมุนของกระบอกสูบหมุนไม่เร็วเกินไป สิ่งนี้จะ จำกัด อัตราการไหลที่วัดได้สูงสุดโดยตรง ดังนั้นเครื่องวัดการไหลของ LPGFM1 ส่วนใหญ่เหมาะสำหรับการวัดที่แม่นยำของก๊าซการไหลขนาดเล็กที่ใช้กันทั่วไปในห้องปฏิบัติการการสอบเทียบมิเตอร์มาตรฐานการตรวจสอบการไหลขนาดเล็กของกระบวนการพิเศษและสถานการณ์อื่น ๆ
ข้อกำหนดความเข้ากันได้ของก๊าซ: ก๊าซที่จะวัดจะต้องไม่ละลายในของเหลวปิดผนึกภายในเครื่องวัดการไหลและไม่สามารถมีปฏิกิริยาทางเคมีหรือการมีปฏิสัมพันธ์กับของเหลวปิดผนึก ความล้มเหลวในการทำเช่นนั้นอาจส่งผลให้เกิดข้อผิดพลาดในการวัด (เช่นการอ่านปริมาณเล็กน้อยเนื่องจากการสลายตัวของก๊าซ) การเปลี่ยนแปลงในลักษณะของของเหลวหรือแม้กระทั่งความเสียหายต่อมิเตอร์ การเลือกของเหลวปิดผนึกที่เหมาะสม (น้ำน้ำมันหรือของเหลวเฉื่อยอื่น ๆ ) เป็นสิ่งจำเป็นสำหรับการวัดที่แม่นยำของก๊าซเฉพาะ
ข้อควรพิจารณาอื่น ๆ : มิเตอร์จะต้องติดตั้งในแนวนอนและระดับของเหลวจะต้องได้รับการบำรุงรักษาที่เครื่องหมายที่ระบุเมื่อใช้งาน การเปลี่ยนแปลงของอุณหภูมิโดยรอบอาจส่งผลให้เกิดการเปลี่ยนแปลงปริมาตรของของเหลวในการปิดผนึกและต้องการความสนใจหรือการชดเชย ในขณะที่มีความแม่นยำสูงพวกเขามักจะมีขนาดและน้ำหนักค่อนข้างใหญ่และต้องการการบำรุงรักษาระดับและความสะอาดของของเหลวเป็นประจำ
โดยสรุปเครื่องวัดกระแสไฟแอลพีจีที่มีความแม่นยำสูงไม่มีการรั่วไหลและหลักการที่ใช้งานง่ายครอบครองตำแหน่งที่สำคัญในด้านการวัดปริมาตรรวมของก๊าซการไหลขนาดเล็ก แต่จำเป็นต้องติดตามช่วงการไหลที่ใช้งานได้อย่างเคร่งครัด
