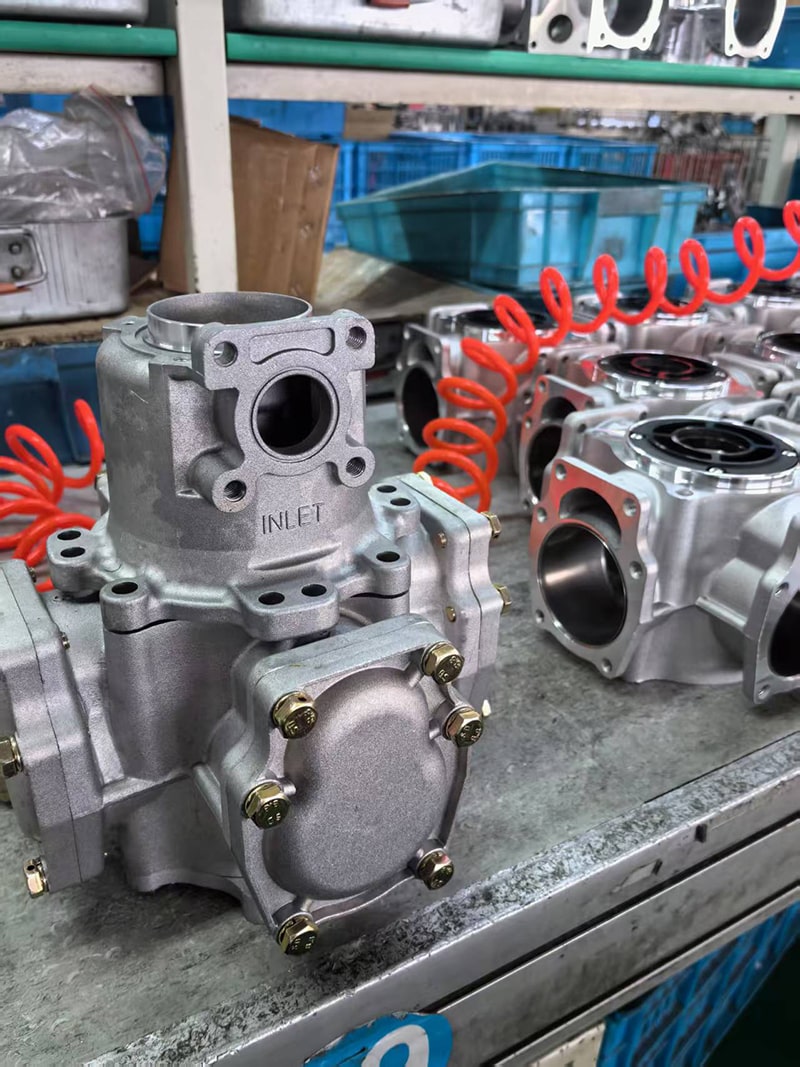

A เครื่องวัดการไหลของเครื่องจ่ายน้ำมันเชื้อเพลิงเป็นเครื่องมือที่ใช้ในการวัดการไหลของเชื้อเพลิงเหลว มันใช้ความต้านทานหรือผลการกระตุ้นการไหลของเชื้อเพลิงเหลวในมิเตอร์การไหลเมื่อมันไหลผ่านมิเตอร์การไหลเพื่อวัดการไหลซึ่งอาศัยการเคลื่อนไหวเชิงกลของใบพัด, ลูกสูบหรือเกียร์, อัตราการไหลจะถูกแปลงเป็นจำนวนการหมุนผ่านการส่งผ่านเชิงกลและปริมาตรจะถูกคำนวณในที่สุด
ก่อนที่จะใช้เครื่องวัดการไหลคุณต้องเตรียมก่อนรวมถึงการซื้อเครื่องวัดการไหลเลือกช่วงการวัดและช่วงที่เหมาะสมการเตรียมข้อต่อเกลียวแหวนปิดผนึกและท่อ ฯลฯ
1. กำหนดตำแหน่งการติดตั้งของเครื่องวัดการไหลของน้ำมันเชื้อเพลิงโดยทั่วไปใกล้กับถังน้ำมันหรือบนท่อส่งน้ำมัน
2. ตรวจสอบว่ามีท่อหรือชิ้นส่วนอื่น ๆ รอบ ๆ ตำแหน่งการติดตั้งหรือไม่ ถ้าเป็นเช่นนั้นให้รักษาระยะทางที่แน่นอนเพื่อหลีกเลี่ยงการรบกวนซึ่งกันและกัน
3. เชื่อมต่อมิเตอร์การไหลเข้ากับท่อของรถบรรทุกน้ำมันและให้ความสนใจกับซีลกันน้ำของพอร์ตการเชื่อมต่อ
4. ตามคำแนะนำการเดินสายของเครื่องวัดการไหลของน้ำมันเบนซินเชื่อมต่อสายไฟและสายสัญญาณอย่างถูกต้อง
5. ในซอฟต์แวร์การดีบักของเครื่องวัดโฟลว์ตั้งค่าและปรับเทียบพารามิเตอร์เพื่อให้แน่ใจว่ามีความแม่นยำของผลการวัด
การวางตำแหน่งและทิศทาง
1.Observe ลูกศรทิศทางการไหลบนเครื่องวัดการไหลของน้ำมันเชื้อเพลิงร่างกายเพื่อให้แน่ใจว่าทิศทางการติดตั้งสอดคล้องกับทิศทางการไหลของน้ำมัน
2. การติดตั้ง Horizontal ดีที่สุด หากจำเป็นต้องมีการติดตั้งแนวตั้งให้ดูที่มุมเอียงที่อนุญาตในคู่มือ
การเชื่อมต่อไปป์ไลน์
1. ทำความสะอาดด้ายทางเข้าและทางออกและห่อเทปปิดผนึก (3-4 รอบ) เพื่อป้องกันไม่ให้เทปเข้าสู่ผนังด้านในของท่อ
2. การกระชับอินเทอร์เฟซด้วยมือจากนั้นล็อคด้วยประแจ (หลีกเลี่ยงการกระชับมากเกินไปเพื่อทำให้เปลือกแตก)
การเชื่อมต่อไฟฟ้า
1. เชื่อมต่อสายสัญญาณพัลส์ไปยังบอร์ดหลักควบคุมตามแผนภาพการเดินสายเพื่อให้แน่ใจว่าชั้นป้องกันนั้นมีการต่อสายดินอย่างดี
2. ตรวจสอบประสิทธิภาพการกันน้ำของปลั๊กเพื่อป้องกันความชื้นจากการบุกรุกวงจร
1. เปิดวาล์วไปป์ไลน์และเริ่มต้นของเหลวและให้ความสนใจกับการปรับขนาดของสวิตช์ค่อยๆเพื่อหลีกเลี่ยงการมากเกินไป
2. ลองอัตราการไหลที่แตกต่างกันเพื่อกำหนดช่วงและช่วงการวัดที่ดีที่สุด
3. พารามิเตอร์ปรับเช่นความไวและความแม่นยำของตัวบ่งชี้หรือเครื่องบันทึก
การทดสอบการปิดผนึก
หลังจากเปิดปั๊มน้ำมันให้ตรวจสอบว่าแต่ละอินเทอร์เฟซรั่วและเปลี่ยนซีลหากจำเป็น
การทดสอบความดันแบบคงที่: ปิดวาล์วเต้าเสียบและสังเกตว่ามาตรวัดความดันมีความเสถียรหรือไม่ (ไม่มีแรงดันตกเป็นเวลา 15 นาที)
การสอบเทียบการวัด
ใช้เครื่องมือวัดมาตรฐาน (เช่นกระบอกสูบโลหะมาตรฐาน 20L) สำหรับการสอบเทียบของเหลวจริง
ปรับค่าสัมประสิทธิ์พัลส์บนกระดานหลักเพื่อให้แน่ใจว่าข้อผิดพลาดของการบ่งชี้อยู่ภายใน± 0.3% (อ้างอิงจากกฎการตรวจสอบ JJG 443-2015)
การกำหนดค่าซอฟต์แวร์
ป้อนพารามิเตอร์เครื่องวัดการไหลของน้ำมันเบนซิน (เช่นพัลส์/L, ประเภทน้ำมัน) ผ่านแผงควบคุม
เรียกใช้โปรแกรมทดสอบตนเองเพื่อตรวจสอบความผิดปกติของเซ็นเซอร์หรือสัญญาณรบกวนสัญญาณ
1. เมื่อใช้เครื่องวัดการไหลให้หลีกเลี่ยงการไหลความเร็วสูงหรือการสั่นสะเทือนที่มากเกินไปเพื่อหลีกเลี่ยงข้อผิดพลาดหรือความเสียหาย
2. ทำความสะอาดและบำรุงรักษาเครื่องวัดการไหลของน้ำมันเชื้อเพลิงเป็นประจำเพื่อให้แน่ใจว่าการทำงานปกติ
3. จ่ายเงินให้กับความปลอดภัยในระหว่างการดำเนินงานเพื่อหลีกเลี่ยงอันตรายเช่นไฟฟ้าช็อตลวกและเป็นพิษทางเคมี
4. หลังจากการติดตั้งการทดสอบการทำงานจริงจะต้องสังเกตว่าเอาต์พุตของมิเตอร์โฟลว์นั้นถูกต้องหรือไม่และการติดตั้งนั้นมั่นคงหรือไม่
5. หากจำเป็นต้องมีการจัดเก็บระยะยาวควรนำสื่อทำความสะอาดจำนวนหนึ่งเข้าสู่มิเตอร์การไหลเพื่อป้องกันการเกิดสนิมและการกัดกร่อนของชิ้นส่วนภายในที่ส่งผลกระทบต่ออายุการใช้งาน
6. ในระหว่างการบำรุงรักษาควรให้ความสนใจกับวัฏจักรและวิธีการบำรุงรักษาและควรทำความสะอาดชิ้นส่วนการบำรุงรักษาและแทนที่ในเวลาที่เหมาะสม
มาตรการป้องกันสแตติก: ใช้เครื่องมือป้องกันการระเบิดในระหว่างการติดตั้งและเชื่อมต่อสายกราวด์เพื่อกำจัดกระแสไฟฟ้าคงที่
หลีกเลี่ยงการไม่ทำงาน: ก่อนที่จะเริ่มเครื่องเป็นครั้งแรกตรวจสอบให้แน่ใจว่าไปป์ไลน์เต็มไปด้วยน้ำมันเพื่อป้องกันการบดแห้งของใบพัดเครื่องวัดการไหล
การบำรุงรักษาอย่างสม่ำเสมอ: ทำความสะอาดตัวกรองทุก ๆ หกเดือนและตรวจสอบการสึกหรอของใบพัดตรวจสอบความยืดหยุ่นของซีลในอุณหภูมิที่สูงเพื่อป้องกันการแตกที่เปราะอุณหภูมิต่ำหรืออายุอุณหภูมิสูง
1. ข้อผิดพลาดครั้งใหญ่: ตรวจสอบการอุดตันตัวกรองการติดขัดใบพัดหรือสัญญาณรบกวนสัญญาณ
2. ไม่มีสัญญาณเอาต์พุต: ตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟและเทอร์มินัลสายไฟจะหลวมหรือไม่
3. เสียง/การสั่นสะเทือนตามปกติ: ตรวจสอบการรองรับโพรงอากาศหรือการรองรับท่อไม่เพียงพอ
ในระยะสั้นมิเตอร์การไหลเป็นเครื่องมือที่ใช้งานได้จริงซึ่งสามารถวัดการไหลของของเหลวได้อย่างแม่นยำและให้การสนับสนุนทางเทคนิคที่สำคัญสำหรับการผลิตอุตสาหกรรมการปกป้องสิ่งแวดล้อมและสาขาอื่น ๆ ฉันหวังว่าบทความนี้จะช่วยให้คุณเข้าใจหลักการพื้นฐานและการใช้เครื่องวัดการไหลและให้ความช่วยเหลือในการทำงานของคุณ
